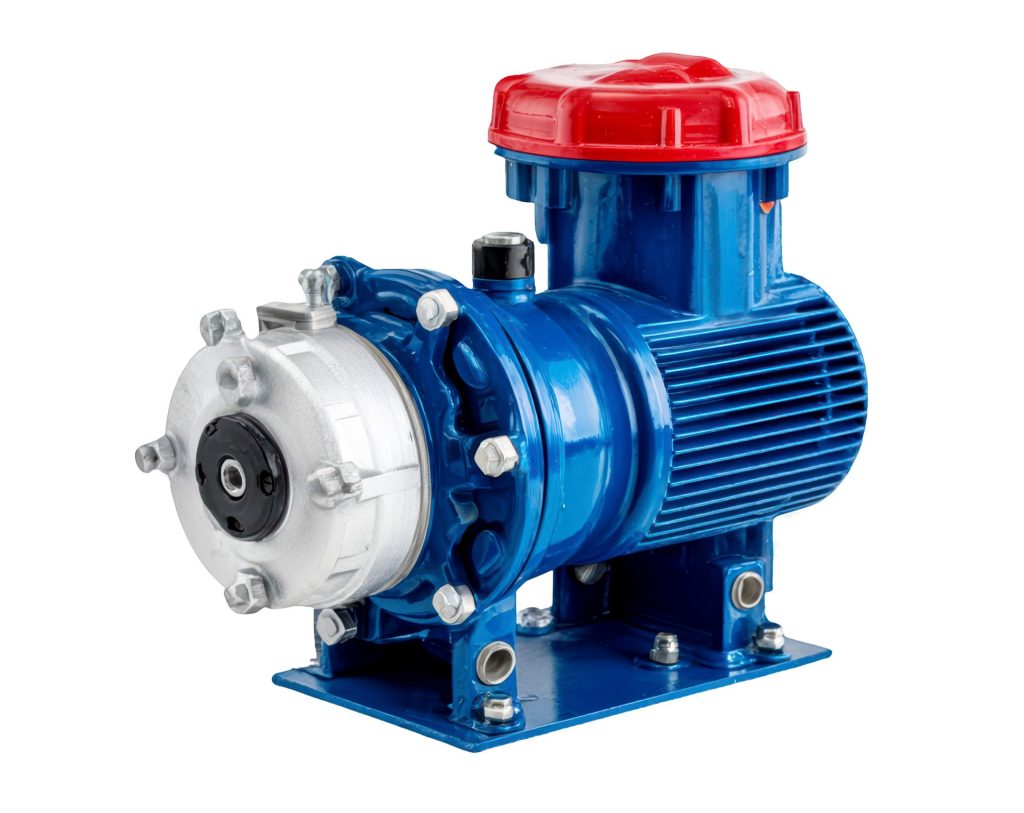

Избор на Честотен Регулатор за Помпа – Съвети и Фактори

Ако водната помпа във Вашата система работи чрез стандартно реле за налягане, тя се включва и изключва рязко, което създава натоварване върху двигателя, лагерите и тръбната система.

Използването на честотен регулатор позволява плавно регулиране на оборотите на електродвигателя, което води до по-стабилно налягане, по-дълъг живот на помпата и по-ниски сметки за ток.

В тази статия ние от Mobile1.bg ще разгледаме кои са най-важните фактори, които е добре да проверите, за да изберете правилния честотен регулатор за помпа.

Какво Представлява Честотният Регулатор?

Честотният регулатор (наричан още честотен инвертор) е електронно устройство, което регулира скоростта на електродвигателя чрез промяна на честотата и напрежението на захранването. Това позволява на помпата да работи с различна скорост според необходимия дебит и налягане във водоснабдителната система.

При стандартните системи с реле за налягане помпата работи по следния начин:

1. налягането пада
2. помпата се включва на 100% мощност
3. налягането се повишава
4. помпата се изключва

Това създава постоянни цикли на включване и изключване, които водят до:

• по-голямо износване
• хидравлични удари
• по-големи пускови токове

Честотният регулатор решава този проблем, като плавно увеличава или намалява оборотите на помпата според текущото потребление на вода.

В резултат системата може да поддържа почти постоянно налягане, например 4 или 5 бара, без резки промени.

Основни Предимства на Честотните Регулатори

• Плавен старт и плавно спиране
• Постоянно налягане във водната система
• По-дълъг живот на помпата
• По-ниска консумация на електроенергия
• Вградени защити от претоварване, прегряване, ниско и високо напрежение

Как да Изберете Честотен Регулатор за Помпа?

Правилният честотен регулатор се избира според мощността на двигателя, номиналния ток, захранващото напрежение и типа на помпата. Добре е да се вземат предвид условията на монтаж, дължината на кабела и начина на управление на системата.

1. Проверете параметрите на електродвигателя

Първата стъпка е да проверите основните параметри на двигателя на помпата. Те обикновено са посочени върху табелката на двигателя.

Проверете:

• номинална мощност
• номинален ток
• захранващо напрежение (220V или 380V)

Честотният регулатор трябва да бъде съвместим с тези параметри, за да работи правилно.

2. Съобразете се с необходимия ток

При избора на честотен регулатор се проверява номиналният ток на електродвигателя. Добре е да изберете честотен регулатор с малко по-висок номинален ток. Обикновено за центробежни помпи се използва инвертор с 15-20% по-голям ток от номиналния ток на двигателя.

Например при трифазна помпа за вода 1.5 kW, свързана в схема триъгълник 3 х 220V с ток 7А е добре да използвате честотен регулатор с номинален ток 10А. Пример за такъв модел е честотен регулатор Vevor AT1-2200X.

3. Коефициент на претоварване и тип помпа

Преди да изберете честотен регулатор трябва да се съобразите и с коефициента на претоварване.

Коефициентът на претоварване показва колко по-висок ток може да поддържа честотният регулатор за кратък период от време, без да се повреди. Това е важно, защото при стартиране или при внезапна промяна на натоварването двигателят на помпата може временно да консумира по-голям ток от номиналния.

Типът на помпата също влияе върху избора на честотен регулатор. Най-често срещаните са:

Центробежни помпи

Това са най-разпространените помпи за водоснабдяване.

Те имат:

• по-голям дебит
• по-малко натоварване на двигателя

Обикновено за центробежни помпи се използва коефициент на претоварване около 110-120 % от номиналния ток на двигателя за 60 секунди, тъй като натоварването на двигателя е по-леко. Това означава, че честотният регулатор трябва да може да поддържа малко по-висок ток за кратък период.

Бутални и роторни помпи

Тези помпи работят при по-големи натоварвания и често се използват за:

• по-вискозни течности
• промишлени приложения

При буталните и роторни помпи се използва коефициент на претоварване от 150 % от номиналния ток на двигателя за 60 секунди, тъй като натоварването на двигателя е по-голямо.

Моделите на марката Vevor имат коефициент на претоварване до 150% и поддържат режими за центробежни, бутални и роторни помпи, когато са правилно съобразени с мощността и номиналния ток на двигателя.

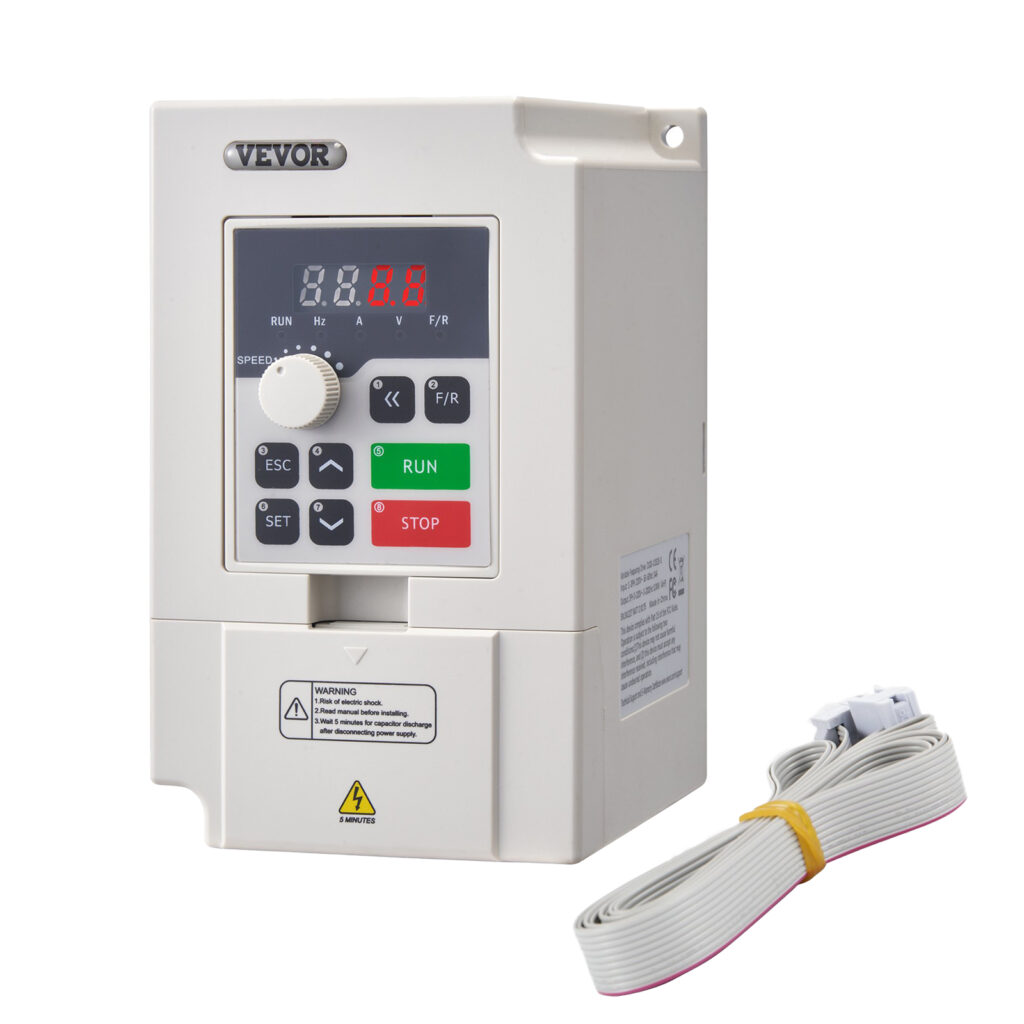

Предпочитан модел честотен регулатор

4. Вземете предвид средата на работа

Средата, в която ще бъде монтиран честотният регулатор, има пряко влияние върху надеждността и дълготрайността на устройството.

Трябва да се съобразите с:

• прах
• влага
• температура
• химически вещества

Ако регулаторът се монтира директно на стената, обикновено се препоръчва защита IP54 или по-висока и монтаж на честотния регулатор в кутия.

5. Проверете дължината на кабела между честотния регулатор и помпата

Дългият кабел между честотния регулатор и електродвигателя може да създаде електрически смущения.

При по-големи разстояния на кабела от над 30-40 метра производителите препоръчват монтаж на:

• dV/dt филтри
• изходни реактори
• синус филтри

Това помага да се защитят изолацията и намотките на двигателя.

6. Определете начина на управление

Честотният регулатор може да се управлява по различни начини. Най-често използваните са:

• директно от дисплея на уреда
• бутони старт и стоп
• аналогов сигнал от датчик за налягане
• потенциометър или бутони за регулиране на скоростта

В много системи за водоснабдяване честотният регулатор получава сигнал от датчик за налягане, който изпраща аналогов сигнал (например 0-10V или 4-20mA).

Това позволява:

• автоматично регулиране на оборотите
• поддържане на постоянно налягане

Финални думи

Изборът на правилния честотен регулатор за помпа може значително да подобри работата на водната система.

Като проверите параметрите на двигателя, условията на работа, типа помпа и начина на управление, можете да изберете честотен инвертор, който ще осигури стабилно налягане, по-дълъг живот на оборудването и по-ефективна работа.

Ние от Mobile1.bg предлагаме честотни регулатори от водещи марки, които могат да се използват в домашни и промишлени системи за водоснабдяване.

Полезни Четива и Помощ при Избор

В нашия блог ще откриете практична информация за работа с честотни регулатори, свързване към двигатели и реални ситуации от практиката. Ако не сте напълно сигурни кой честотен инвертор е подходящ за Вас, можете да ни изпратите снимка на табелката на двигателя и кратко описание за какво ще се използва машината на e-mail: sales@mobile1.bg. Ние ще прегледаме параметрите и ще Ви предложим подходящ модел според конкретния случай.
