Честотен Регулатор и Софтстартер – Каква е Разликата?

Когато трябва да управлявате електродвигател, често ще срещнете два термина, честотен регулатор и софтстартер. На пръв поглед и двете устройства пускат плавно двигателя. Но всъщност те имат различна функция и се използват в различни ситуации.

В тази статия ще обясним какво прави всяко устройство и кога кое решение е по-подходящо за Вашето приложение.

Какво Представлява Софтстартерът?

Софтстартерът, наричан още устройство за плавен пуск (УПП) осигурява плавно подаване на напрежение към електродвигателя при стартиране.

Принцип на действие на софтстартер

Типичният трифазен софтстартер използва шест тиристора (SCR), свързани антипаралелно. Те регулират подаваното напрежение чрез управление на ъгъла на отпушване.

По време на стартиране:

• напрежението се увеличава плавно от 0 до 380V между всяка двойка фази
• токът се ограничава
• механичните удари се намаляват

След достигане на номиналната скорост обикновено се включва шунтиращ контактор и токът преминава директно към двигателя. Софтстартерът работи основно по време на пуск и спиране.

Ако използвате софтстартер е добре да предвидите моторна защита, настроена според номиналния ток на двигателя, умножен по 1.05.

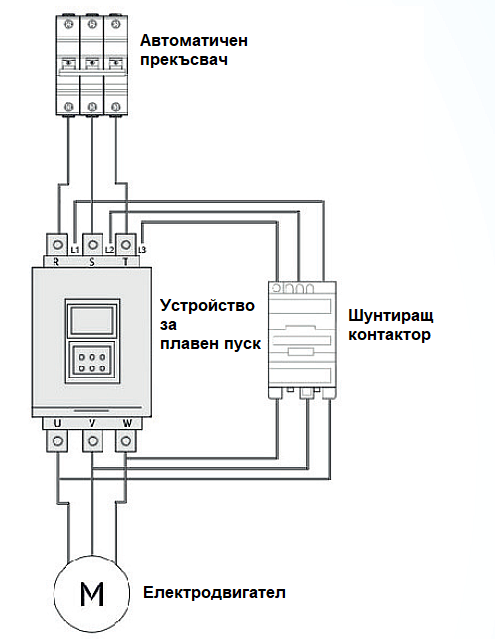

Схема на свързване на софтстартер

Какво Представлява Честотният Регулатор? (Честотен инвертор)

Честотният регулатор променя честотата и напрежението, подавано към двигателя. Основната му цел е не само плавно пускане, а управление на скоростта на въртене, промяна на посоката на въртене и намаляване на сметките за ток.

Как работи честотният инвертор?

Честотният инвертор съдържа три основни блока:

• Изправител
• Филтър
• инвертор

Процесът е следният:

1. Входното AC напрежение се изправя в DC.
2. DC напрежението се филтрира.
3. Инверторът чрез транзистори (често IGBT) генерира ново AC напрежение с различна честота.


Чрез ШИМ управление се определя честотата, която задава оборотите на двигателя.

При много модели има вградено токово следене и настройки за защита. При честотните регулатори не е необходима външна моторна защита, а само добре оразмерен предпазител за късо съединение.

Честотният регулатор често се използва при:

• Помпи
• Настолни бормашини, шмиргели, фрези
• Вентилатори и аспиратори
• Производствени линии
• Приложения с изискване за плавно спиране

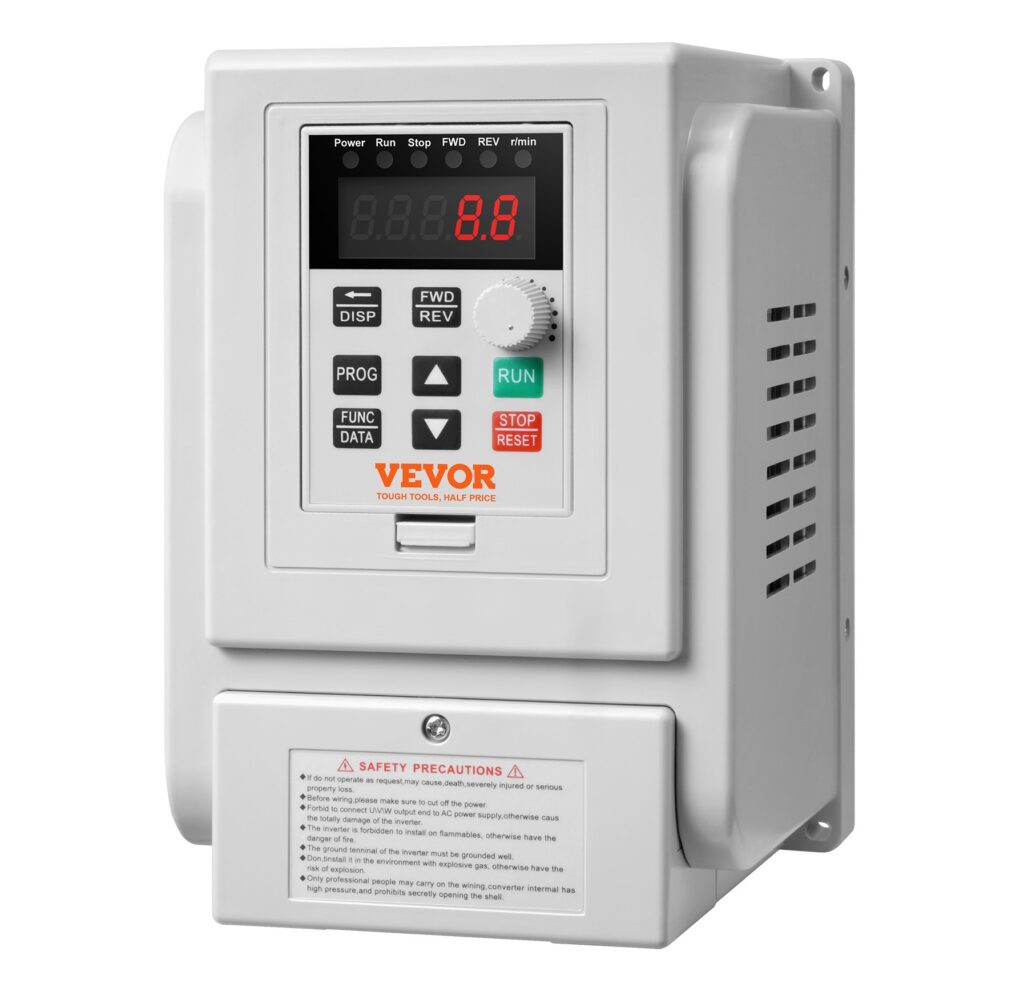

Например ако искате да управлявате помпа 1250W с номинален ток 8A, може да използвате монофазен честотен регулатор Vevor AT1-2200X с номинален ток 10А.

Каква е Основната Разлика Между Честотен Регулатор и Софтстартер?

Софтстартерът контролира напрежението по време на стартиране, докато честотният регулатор контролира честотата и напрежението през целия работен режим.

С други думи, софтстартер осигурява плавен пуск и ограничение на пусков ток, докато честотният инвертор осигурява плавен пуск, контрол на скоростта, допълнителни защити и оптимизация на процеса.

Таблица за Сравнение Между Честотен Регулатор и Софтстартер

Кога да Изберете Софтстартер?

Софтстартерът е подходящ когато:

• двигателят работи постоянно на номинални обороти
• няма нужда от регулиране на скоростта
• основната цел е намаляване на пусковия ток
• мрежата е с ограничена мощност

Кога да Изберете Честотен Регулатор?

Честотният регулатор е подходящ когато:

• натоварването е променливо
• трябва да регулирате оборотите над или под номиналните
• е необходима по-висока енергийна ефективност
• е необходима промяна на посоката на въртене
• ускорение до номинални обороти за определено време
• трябва дистанционно управление или интеграция в автоматизация

Нужен ли е Софтстартер при Използване на Честотен Регулатор?

В повечето случаи – не.

Честотният регулатор вече осигурява плавен пуск и управление на тока. Изключение могат да бъдат системи с няколко двигателя или специфични индустриални приложения.

Как да Изберете Правилното Решение за Вашето Приложение?

Преди да изберете устройство, трябва да проверите:

• мощността на двигателя
• номиналния ток
• вида натоварване
• изискванията за управление
• параметрите на ел. мрежата 220V или 380V

Финални думи

Разликата между честотен регулатор и софтстартер е функционална. Софтстартерът е решение за плавен пуск, докато честотният инвертор е решение за управление.

Изборът зависи от Вашето приложение, бюджета и изискванията към процеса. Ние от Mobile1.bg предлагаме подбрани честотни регулатори, които покриват широк диапазон от мощности. Можем да Ви съдействаме с техническа консултация и правилно оразмеряване според Вашите параметри.
