Честотен инвертор Vevor A2-8015-1.5, Мощност 1.5kW, Регулиране на обороти на трифазен двигател, Вход ~230V, Изход ~ 3 x 230V

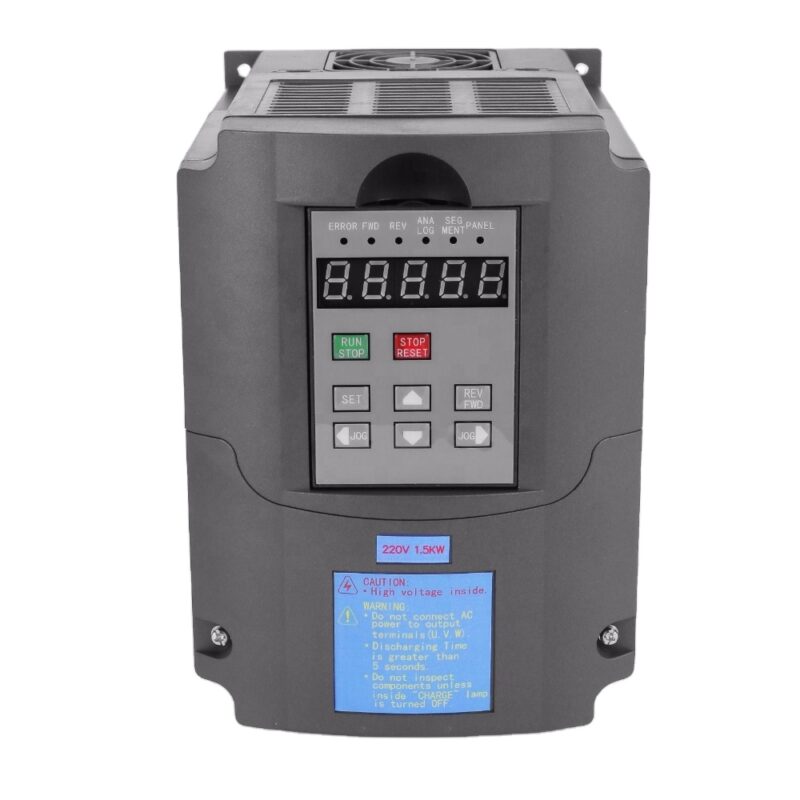

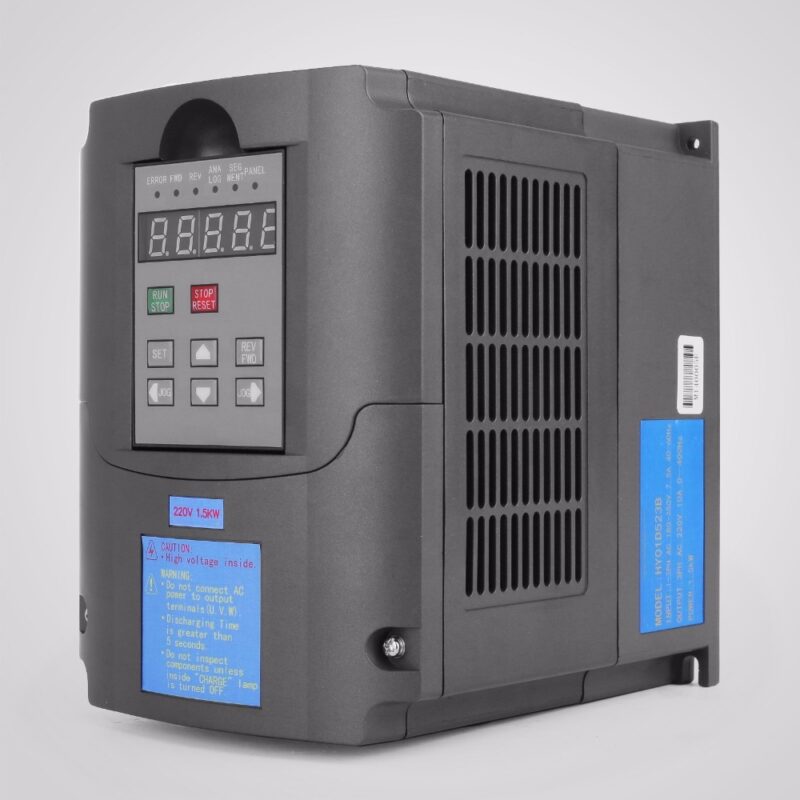

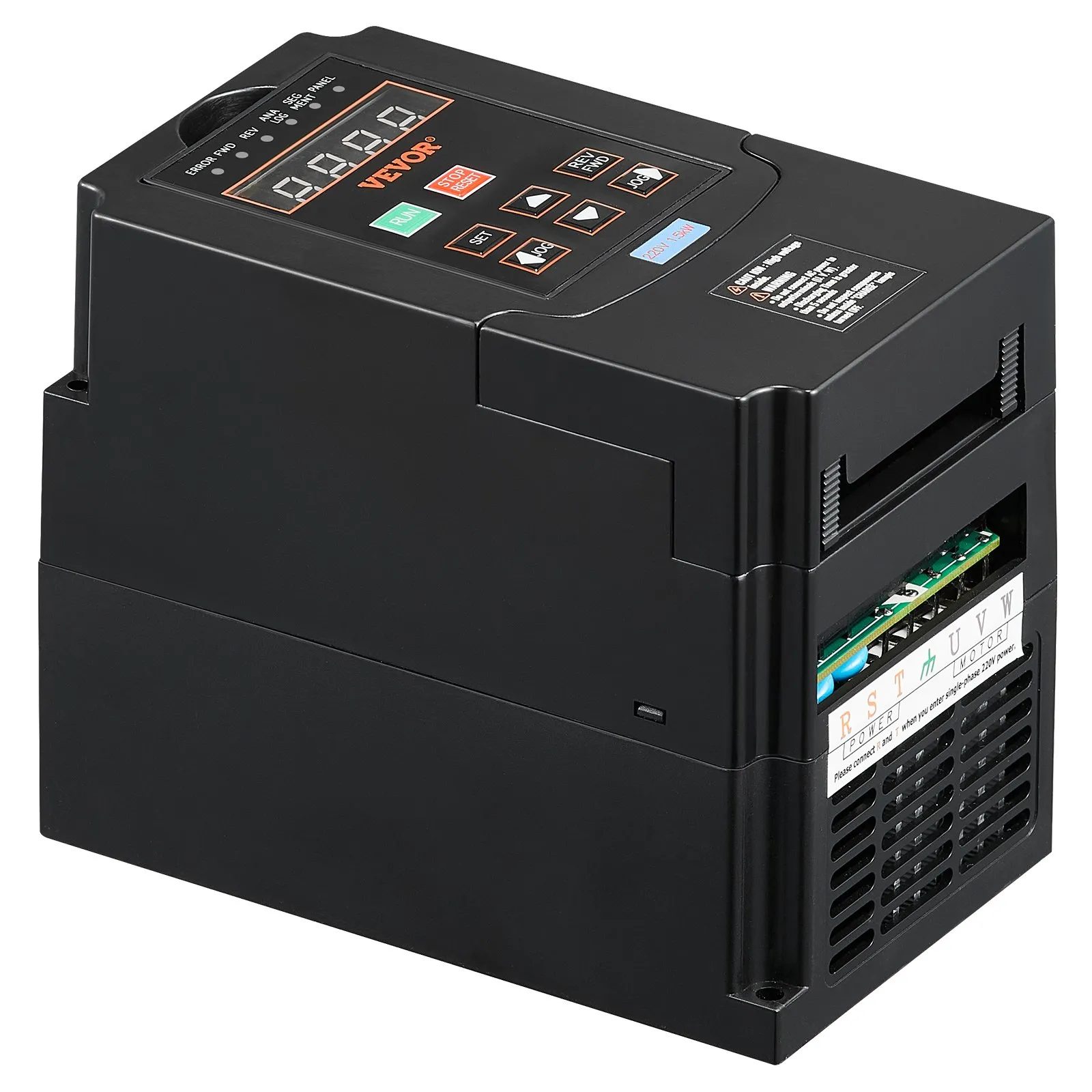

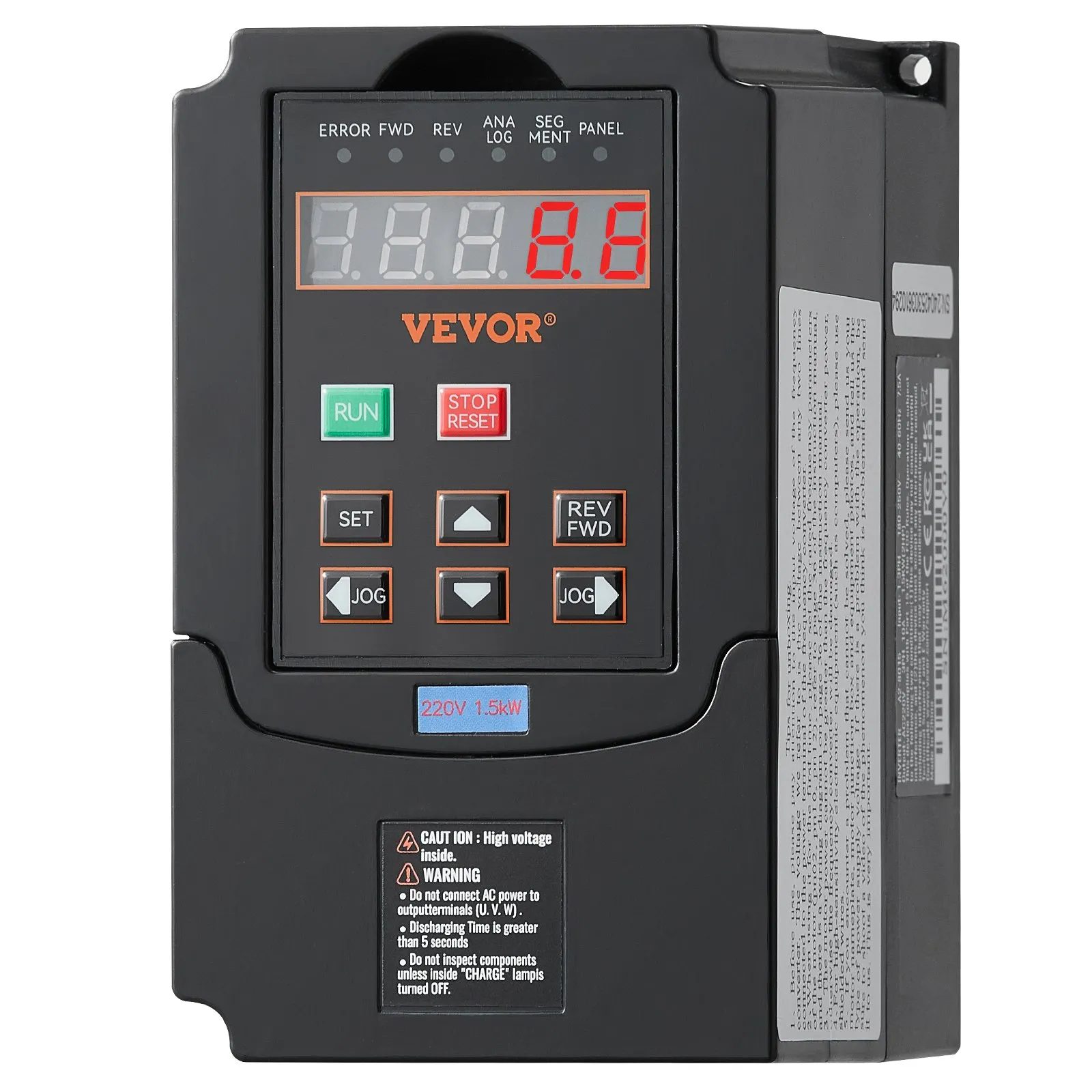

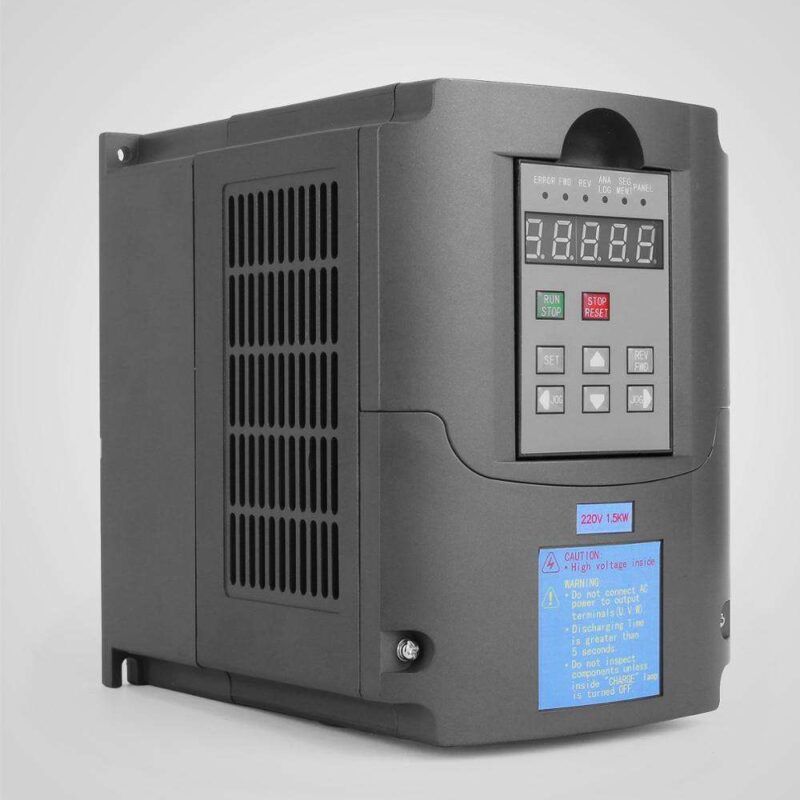

Честотен инвертор Vevor A2-8015-1.5

Продуктът има 24 месеца гаранция, като предлагаме и 14 дни тестов период, в който може да върнете артикула.

Честотен регулатор на обороти

Честотният инвертор Vevor A2-8015-1.5 е ефективно решение за управление на оборотите на трифазни асинхронни електродвигатели. Моделът е с мощност 1.5 kW, еквивалент на 2 HP, входен ток 7.5 A и работи с входно напрежение 220V. Подходящ е за използване при CNC фрези, стругове, помпи, компресори, вентилатори, шлайфове, лентови машини и много други натоварвания, изискващи плавно регулиране на оборотите. Препоръчва се избраният инвертор да бъде с приблизително 20% по-висока мощност от двигателя, който управлява. Това осигурява по-ниска работна температура, по-дълъг живот и по-стабилна работа под товар. Моделът не е подходящ за монофазни двигатели.

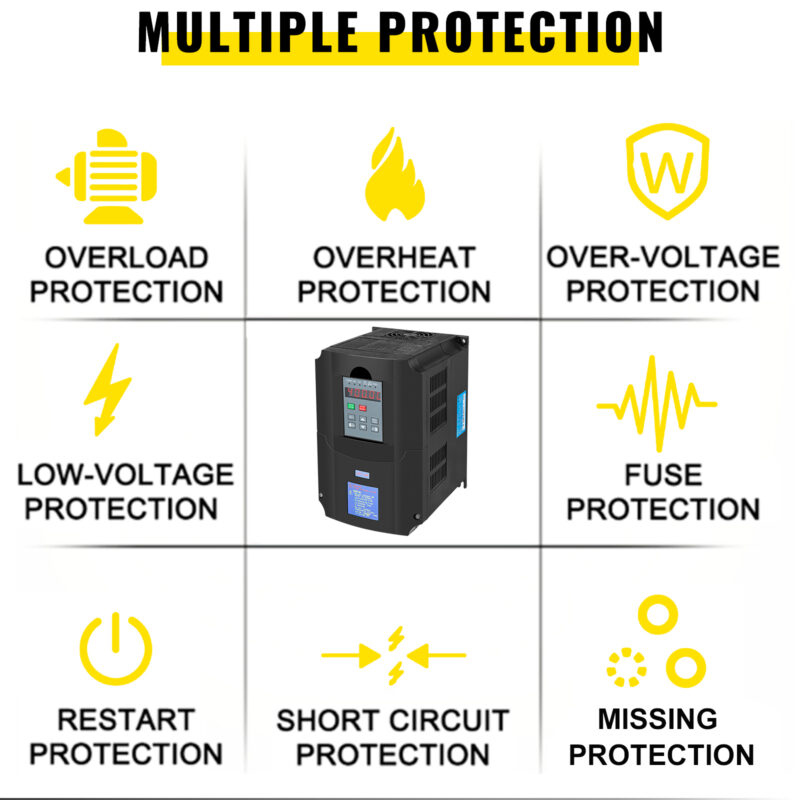

Многостепенна защита

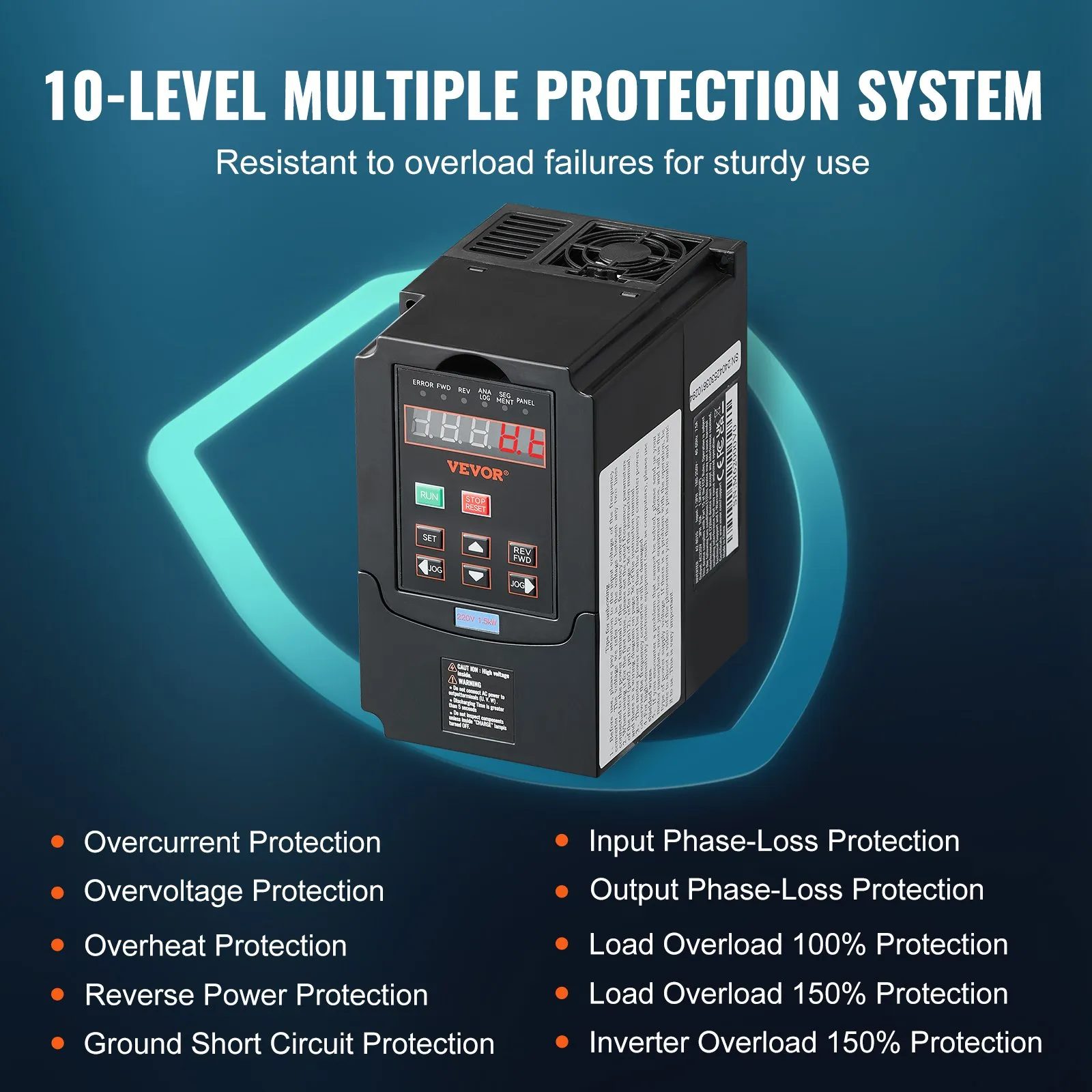

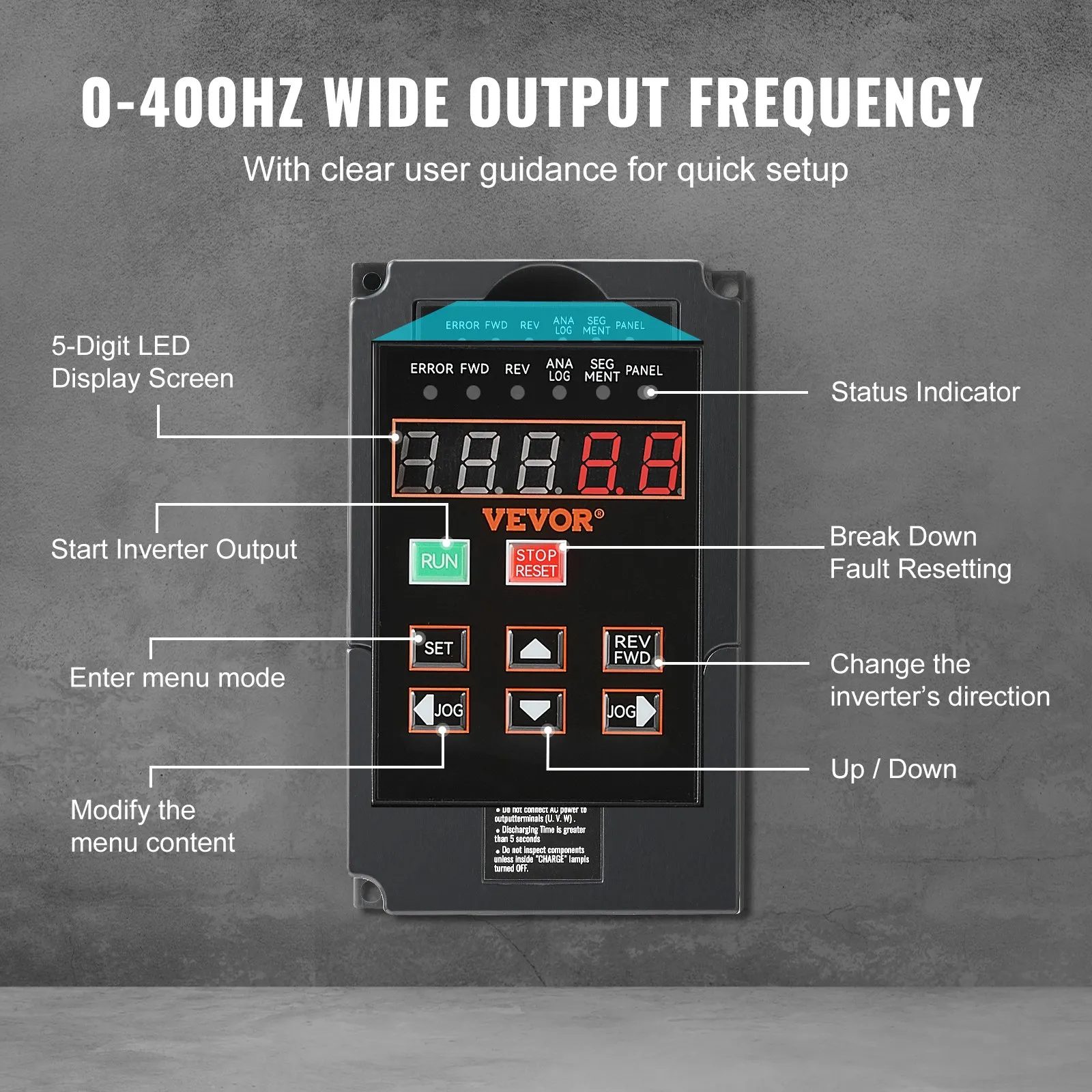

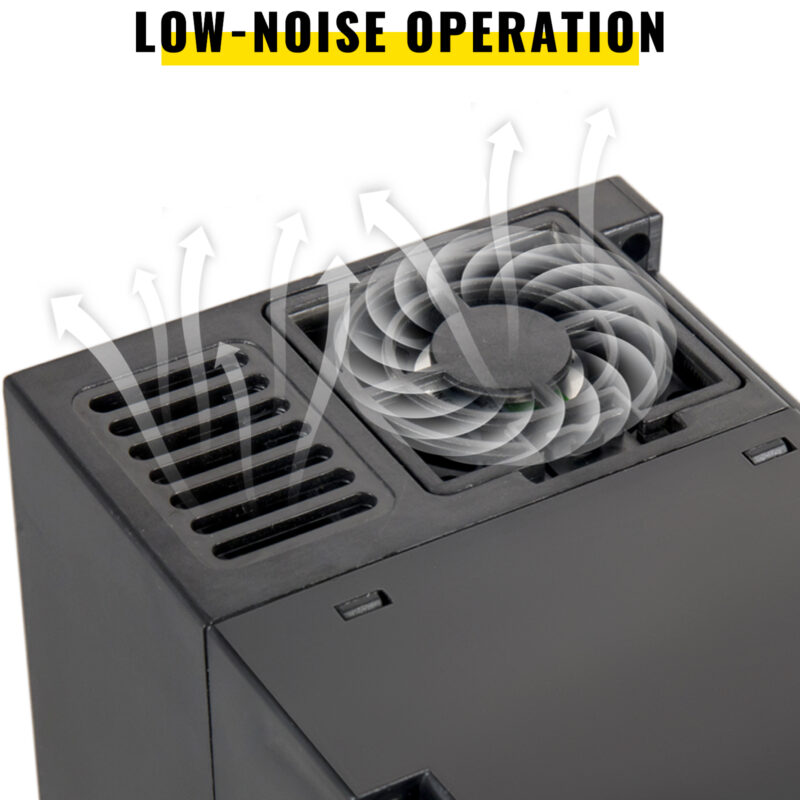

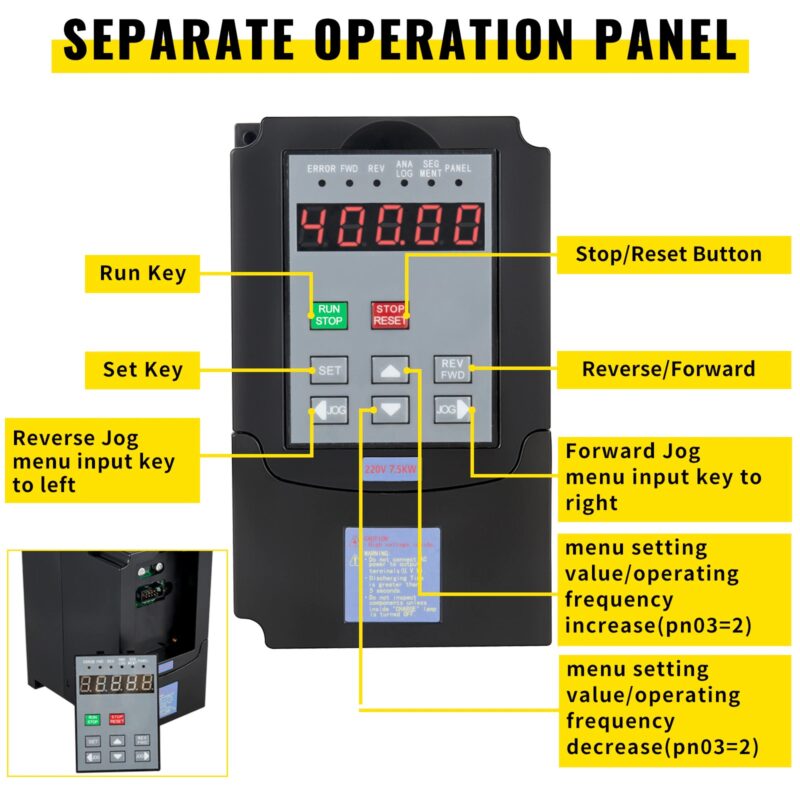

Работният диапазон на изходната честота е от 0 до 400 Hz, което позволява много прецизно управление на оборотите. Инверторът осигурява защита от претоварване, прегряване, свръхток, свръхнапрежение и липса на фаза. Уредът е с удобен дисплей, бутони за настройка и подвижен контролен панел (дължина на кабел 20 см), който може да се свърже чрез съответния конектор и да функционира като дистанционно управление. Материалът на корпуса е огнеустойчив ABS. Многоточковата вентилация и големият охлаждащ вентилатор позволяват стабилна работа при дълги натоварвания.

Монтаж на честотен регулатор

Добре е инверторът да не бъде поставян в среда с висока влажност или твърде много прах. Ако се използва във влажни или прашни помещения, препоръчително е да бъде монтиран в кутия с филтриран въздушен отвор в долната част, за да не попадат частици вътре в уреда. Не е добре да стои под директна слънчева светлина, както и в среди с висока температура.

Свързване на външен потенциометър

Честотният инвертор позволява управление не само от вградения контролен панел, но и чрез външен потенциометър или външен бутон за включване и изключване.

Какъв потенциометър е нужен?

Най-често използваният е 10 kΩ (10 килома).

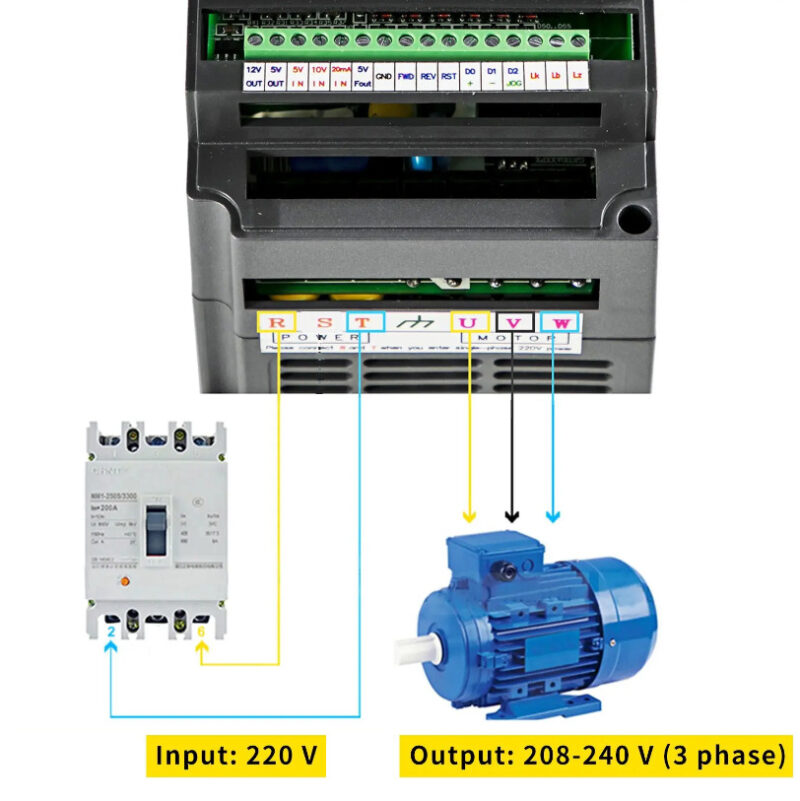

На кои клеми се свързва?

• Единият край на потенциометъра се свързва към клема 10V
• Другият край се свързва към клема GND
• Средният извод (плъзгачът) отива на клема VI

Какво да направите след свързването

1. Включвате потенциометъра към 10V, GND и VI.
2. В менюто на инвертора трябва да се избере управление от външен потенциометър (инструкциите посочват параметъра, който сменя входа от вътрешен на външен).
3. След това оборотите се регулират плавно чрез въртене на потенциометъра.

Свързване на външен бутон за Старт/Стоп

За удобство може да използвате външен бутон, който да служи за включване и изключване на двигателя.

Какъв бутон е нужен?

Обикновен нормално отворен бутон, който при натискане затваря веригата.

• Единият контакт на бутона се свързва към X1.
• Другият контакт се свързва към GND.

В менюто трябва да се зададе функция Start/Stop за вход X1. След това бутонът работи веднага, едно натискане пуска двигателя, следващо натискане го спира.

Инструкции и схема на свързване

Инструкции на Български език

Характеристики:

• Честотен регулатор на обороти Vevor с чип от Mitsubishi – Япония и централно Modbus управление
• За трифазен двигател

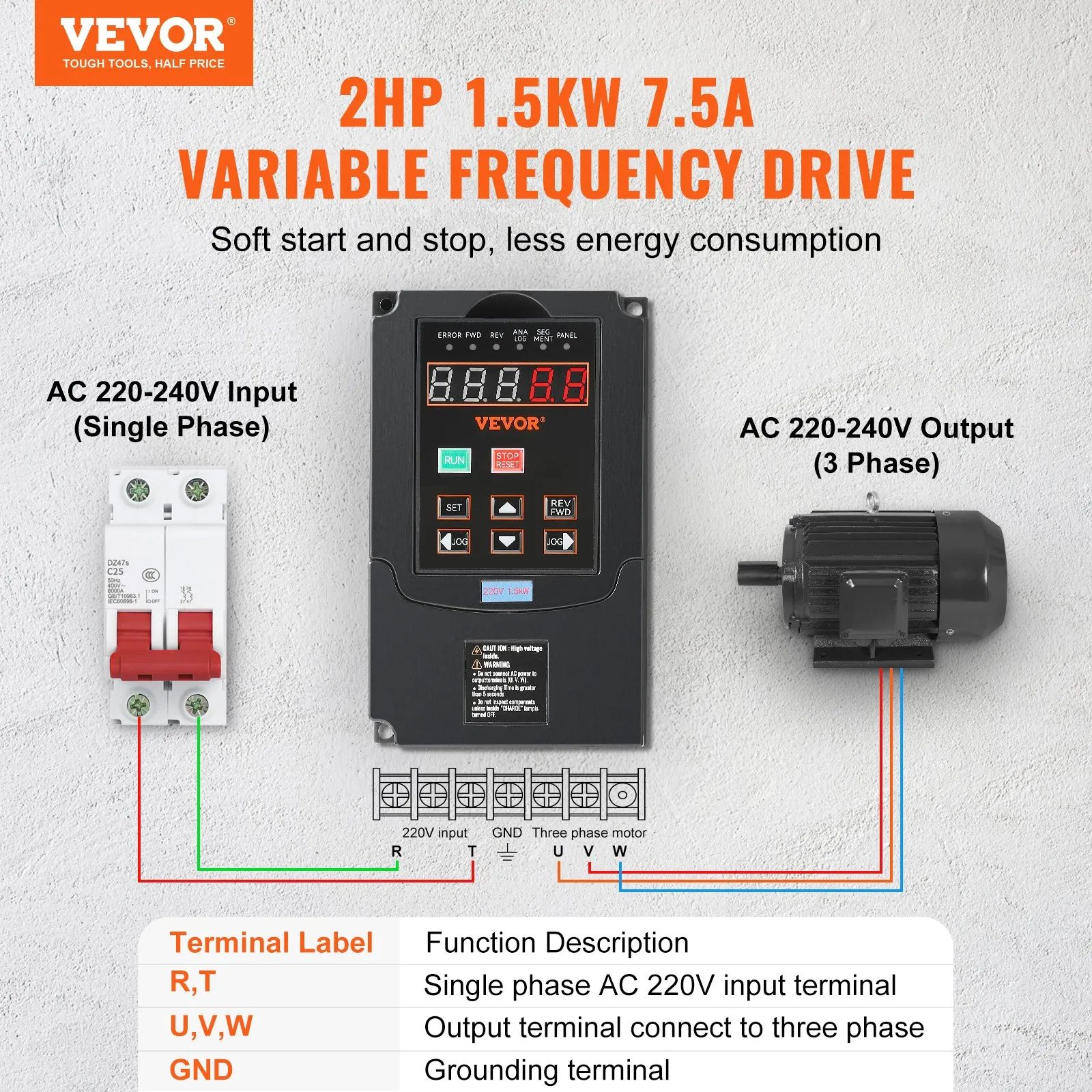

• Входящо напрежение: Монофазно 220V
• Изходно напрежение: Трифазно 3 х 220V
• Мощност: 1.5kW
• Изходен ток: 7.5 А
• Плавен старт и регулиране на оборотите
• Промяна на посоката на въртене и принудително спиране
• Вградена защита от претоварване, пренапрежение, късо съединение и прегряване.
• Възможност за включване на външен потенциометър.
• Контролни режими: V/F и векторно управление
• Честотен режим: дигитални и аналогови настройки, PID
• 6 Многофункционални входни терминала

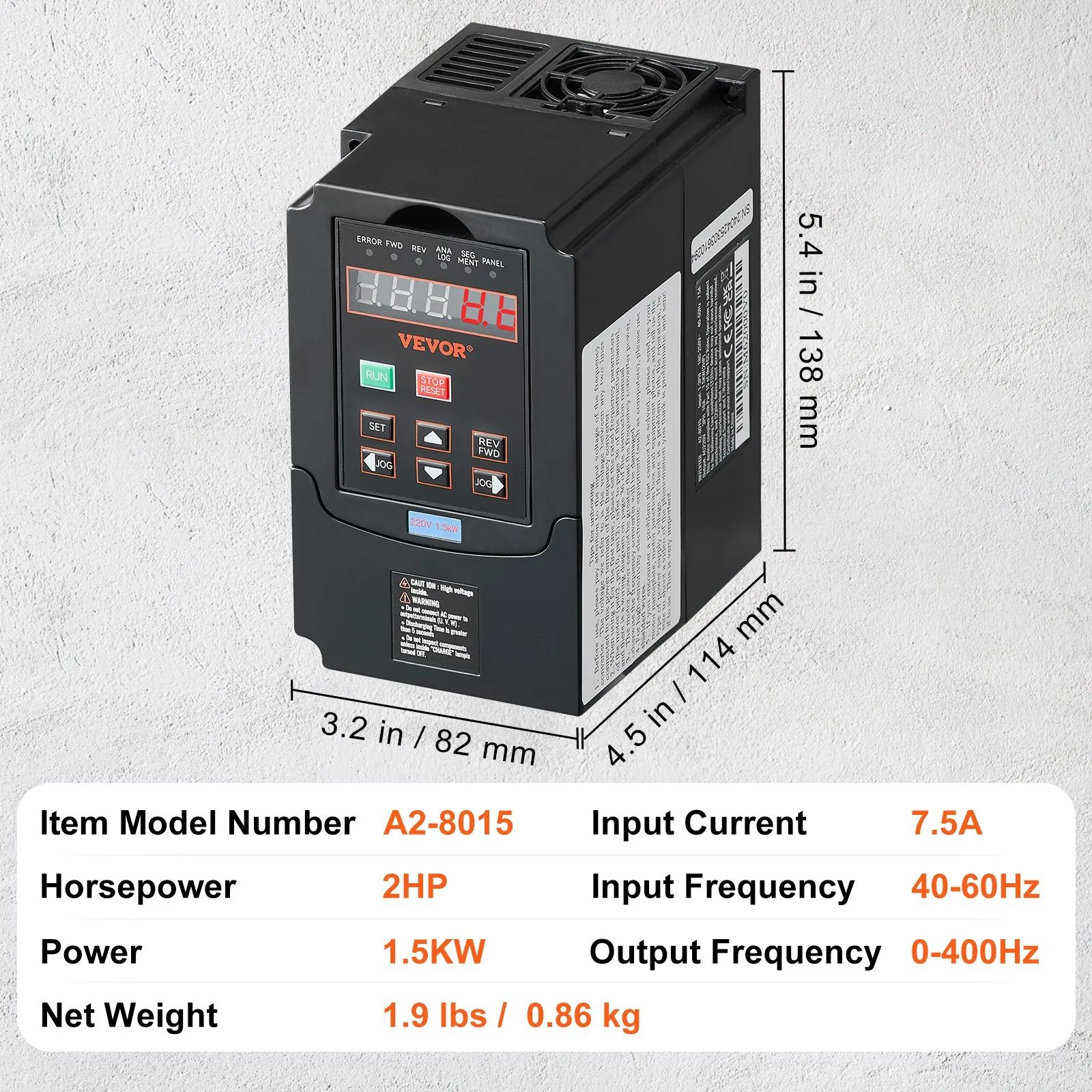

• Размер: 13.8 cm × 8.2 cm × 11.4 cm
• Работна температура: -10 C ~ +50 C
• Тегло: 1 кг.

Комплектът включва:

• Честотен инвертор Vevor A2-8015-1.5
• Инструкции за употреба
