Управление на Няколко Двигателя с Един Честотен Регулатор

Когато работите с няколко електродвигателя, почти винаги идва въпросът, може ли да ги управлявате с един честотен регулатор (честотен инвертор)? На теория това звучи като лесен начин да се спестят пари, но на практика има важни ограничения, които трябва да знаете.

В тази статия ние от Mobile1.bg ще обясним кога това решение е възможно, какви са рисковете и кога е по-добре да изберете алтернативен подход.

Как се Управляват Няколко Двигателя с Един Честотен Регулатор?

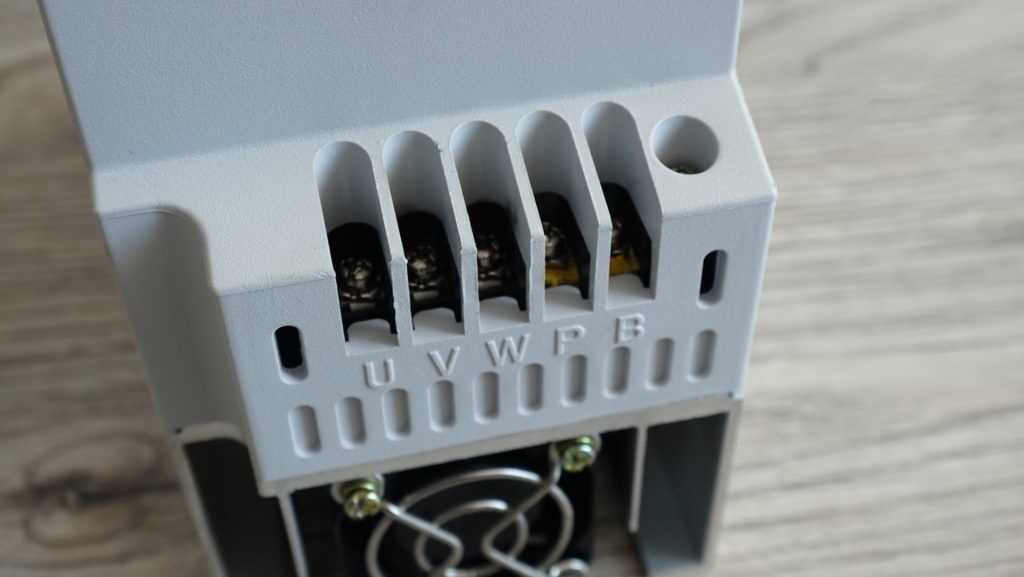

При този тип система няколко двигателя се свързват паралелно към изхода на честотния регулатор. Това означава, че всички двигатели получават една и съща честота и напрежение.

Резултатът е:

• всички двигатели стартират заедно
• всички работят с една и съща скорост
• всички спират едновременно
• Няма индивидуално управление на отделните мотори.

Тази конфигурация е подходяща само за синхронна работа. Ако един мотор трябва да работи на 25 Hz, а друг на 40 Hz, един честотен регулатор не може да осигури такъв контрол при стандартна паралелна схема.

Кога Може да Използвате Един Инвертор за Няколко Двигателя?

Един честотен регулатор може да управлява няколко двигателя, когато всички мотори работят едновременно и със същата скорост. Това решение се използва най-често в системи със сходно натоварване и синхронен режим на работа.

Типични приложения са:

• вентилатори в обща вентилационна система
• помпи към общ колектор
• конвейери с еднаква линейна скорост
• охлаждащи вентилатори
• транспортни линии с паралелно задвижване

Общото между тези приложения е следното:

1. Двигателите работят едновременно.
2. Двигателите не изискват различни обороти.
3. Двигателите не изискват различни ускорения и спирания.
4. Системата е изградена за общ режим, а не за индивидуален контрол.

Какви Условия Трябва да Спазите?

Ако използвате един честотен инвертор за няколко двигателя, трябва да оразмерите правилно системата, да използвате еднакви или близки по параметри мотори и да поставите отделна защита за всеки двигател.

1. Оразмерете регулатора по общия ток

Честотният регулатор трябва да бъде избран според:

• сумарния номинален ток на всички двигатели
• стартовите и работните режими
• допълнителен резерв от поне 15% до 25%

Например, ако 3 двигателя консумират общо 9 A, честотният регулатор не трябва да бъде избран точно за 9 A, а за по-висока стойност, която осигурява резерв при реално натоварване.

2. Използвайте еднакви или сходни двигатели

Най-добри резултати се получават, когато двигателите са еднакви. Това включва:

• една и съща мощност
• еднакви обороти
• еднакъв номинален ток
• еднакъв работен режим
• сходно механично натоварване

Различни двигатели, като 0.75 kW и 2.2 kW, могат да доведат до:

• неравномерно натоварване
• нестабилна работа
• претоварване на един от моторите
• по-трудна настройка на защитите

3. Осигурете индивидуална защита за всеки мотор

Всеки двигател трябва да има собствена защита, защото честотният регулатор следи общото натоварване, а не състоянието на всеки отделен мотор.

Подходящи защити са:

• термично реле
• моторен автоматичен прекъсвач
• защита от претоварване
• защита от късо съединение

Ако един двигател прегрява, а останалите работят нормално, честотният регулатор може да не отчете проблема навреме. Затова индивидуалната защита не е препоръчителна, а задължителна.

4. Използвайте скаларен режим U/f

При управление на няколко двигателя с един инвертор обикновено се използва скаларен режим U/f, а не векторно управление.

Това води до:

• по-ниска точност на управлението
• по-слаб въртящ момент при ниски обороти
• по-бавна реакция при промяна на натоварването
• по-ограничен контрол при прецизни приложения

Скаларният режим е по-подходящ за вентилатори, помпи и общи индустриални приложения, но не и за машини с висока прецизност.

Може ли Един Честотен Преобразувател да Управлява Два Двигателя с Превключване?

Да, един честотен регулатор може да управлява два двигателя поотделно, ако не работят едновременно и ако превключването се прави само при спрян инвертор.

Това решение често се реализира чрез:

• пакетен прекъсвач тип 1-0-2
• ръчен селектор
• контакторна схема за избор на мотор

Правилната последователност е:

1. Избирате двигателя.
2. Стартирате честотния регулатор.
3. Работите.
4. Спирате честотния регулатор.
5. Изчаквате пълно спиране на изхода.
6. Превключвате към другия двигател.
7. Стартирате отново.

Важно: Никога не трябва да превключвате двигателя по време на работа на честотния регулатор.

Подходящи ли са Контакторите?

Контакторите са по-удобно решение, но те не решават проблема с еднаквите настройки. При такава схема честотният регулатор запазва еднакви параметри за всички двигатели. Това означава, че ако двигателите са различни по мощност, номинален ток и ускорение, едни и същи настройки няма да бъдат оптимални за всички.

Какви са Рисковете?

Производителите предупреждават, че между честотния регулатор и двигателя не трябва да се монтират комутиращи елементи. Това включва контактори и превключватели по време на работа.

Причината е, че при прекъсване на веригата под товар, може да се повреди честотният регулатор и двигателят.

Кои са Най-Честите Проблеми при Управление на Няколко Мотора с Един Инвертор

Най-честите проблеми са неравномерно натоварване, недостатъчна защита и риск от повреда при грешна конфигурация.

Основните рискове са:

1. Неравномерно разпределение на товара между двигателите.
2. Претоварване на един мотор без навременна реакция от регулатора.
3. Недостатъчна индивидуална защита.
4. По-ниска енергийна ефективност.
5. По-сложна диагностика при авария.
6. Повишен риск от грешки при окабеляване и настройка.
7. Повреда в цялата система при дефект в един двигател.

Ако един двигател блокира, загрее или започне да работи нестабилно, това може да повлияе на цялата инсталация.

Един Честотен Инвертор за Всеки Двигател

Най-добрата алтернатива е отделен честотен инвертор за всеки двигател. Това позволява:

• индивидуална настройка на параметрите
• правилна термична и токова защита
• по-добър контрол на скоростта
• по-висока ефективност
• по-лесна диагностика при проблем

Финални Думи

Един честотен регулатор може да управлява няколко двигателя, но само при синхронна работа, правилно оразмеряване и отделна защита за всеки мотор. За повечето реални приложения отделен честотен инвертор за всеки двигател осигурява по-добър контрол, по-висока надеждност и по-малък риск от повреда.
